中低空

  1. 系统简介

无人遥控飞艇依靠艇囊内充以氦气克服自重升空,具备自身独特的悬停、长时间滞空以及大载重能力,同时飞艇具有垂直起降、长航时、安全平稳,低速等特点,相对其他无人机而言,如果具有相同的载荷能力以及续航时间和安全性,飞艇具有价格低廉、环保和能耗低、操作方便和安全可靠等优势。

低空无人飞艇依靠艇上测控系统将飞行数据实时传回地面,操控人员在地面发出指令控制飞艇飞行;或者使用艇上的自动驾驶仪,飞艇按照预先设定的航线飞行。

低空无人飞艇作为一种非常有效,经济实用的高科技空中飞行平台,在安全监控与侦查、灾害监控与应急、城市规划、环境监测、通信中继、航空摄影与电视转播、广告发布、科学试验以及工程施工等领域都具有广阔的应用前景。

  1. 低空无人飞艇
  • ZH-A300,ZH-A400,ZH-A500,ZH-A600,ZH-A700,ZH-A800系列
  • 可以根据客户需求定制尺寸
  1. 性能参数
  • 飞行高度:100m-3000m
  • 载荷能力:5kg-200kg
  • 巡航速度:30km/h - 72km/h
  • 载荷类型(选配):WiFi设备、光电球、雷达、红外监测设备、环境监测设备
  • 其它配件(选配):太阳能电池、氦气回收机、充气艇库等



表1 低空无人飞艇产品选型表(依据高度和载荷重量)



5kg

30kg

50kg

100kg

150kg

200kg

100m

ZH-A300

ZH-A300

ZH-A400

ZH-A500

ZH-A500

ZH-A600

500m

ZH-A400

ZH-A400

ZH-A400

ZH-A500

ZH-A500

ZH-A600

1000m

ZH-A400

ZH-A400

ZH-A500

ZH-A500

ZH-A600

ZH-A600

2000m

ZH-A500

ZH-A500

ZH-A500

ZH-A600

ZH-A600

ZH-A700

3000m

ZH-A500

ZH-A500

ZH-A500

ZH-A600

ZH-A700

ZH-A800





2 覆盖区域匹配表



通信(km2

光学(km2

雷达(km2

100m

25.8

4.1

4.1

500m

644.1

102.6

102.6

1000m

2576.6

410.5

410.5

2000m

10306.4

1642.0

1642.0

3000m

23189.3

3694.5

3694.5





  1. 系统构成

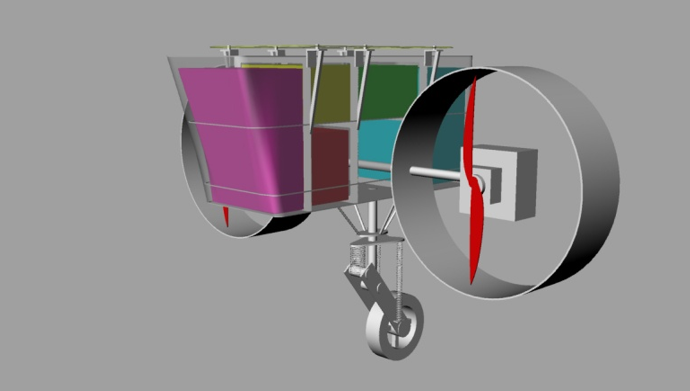

低空无人飞艇包括囊体(提供浮力)、吊舱(固定系统设备和载荷)、自动控制系统(遥控与自主控制单元、压力与浮力控制),地面测控设备和应用载荷等。

  1. 典型应用
  • 防务安全监控与侦查
  • 空中及地面实时环境监测
  • 地震/洪水/火灾等灾情监控与应急通信
  • 城市规划与交通巡逻
  • 广告发布与活动宣传
  • 航空摄影与电视转播
  • 电力架线与巡线
  • 科学搭载试验
  1. 产品特色
  • 遥控飞行与自主飞行两种模式无缝切换
  • 燃油、全电以及混合能源动力多种类型
  • 系统长期运行稳定可靠
  • 搭载能力强,稳定度高,可同时搭载多种载荷
  • 载荷设备安全性高,安装及更换方便
  1. 实物图片

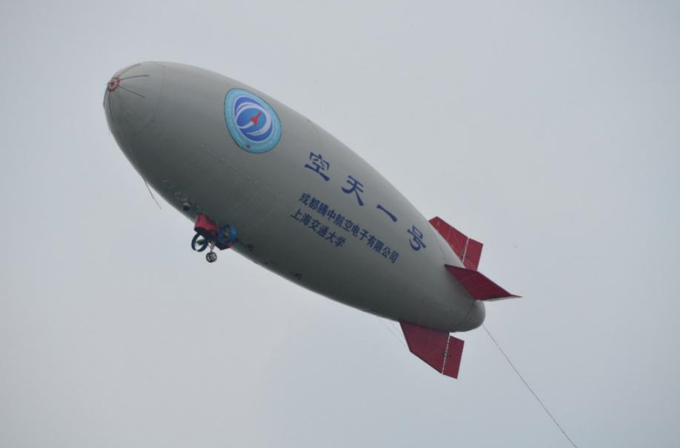

1) 空天一号(ZH-A500





1:“空天一号” (ZH-A500)低空无人飞艇

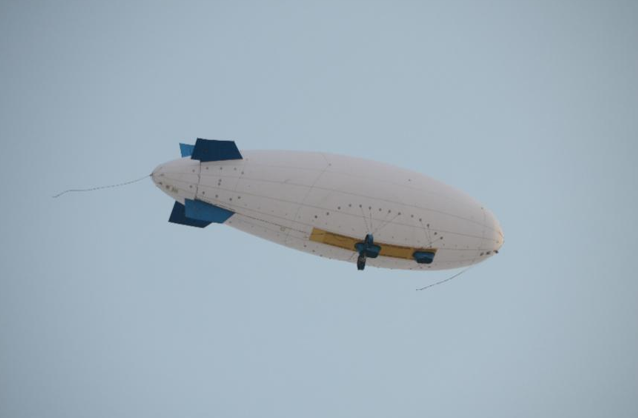

2)苏州通信中继与地面观测艇(ZH-A300



2苏州通信中继与地面观测艇(ZH-A300

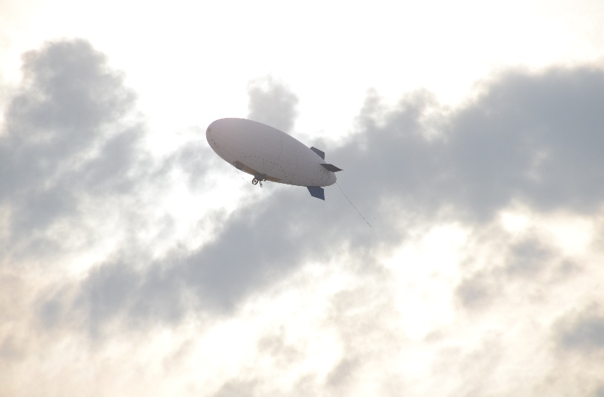

3)新疆巡逻监测艇(ZH-A300



3新疆巡逻监测艇(ZH-A300
